Xe Mercedes S400hybird của bạn đang có vấn đề,xe không nổ được máy hoặc bị tiêu điện rất nhanh.Có thể thiết bị mô tơ 3 pha đang bị hỏng!

1/ Nguyên lý thiết kế và cơ chế hoạt động của acquy Hybird trên Mercedes S400 Hybird : Hiện nay nền công nghiệp xe hơi đã đạt tới sự tiến bộ rất cao so với thế kỷ 20. Thế hệ xe sử dụng bây giờ không chỉ còn là bằng nhiên liệu hóa thạch như xăng, dầu nữa mà còn có thể tích hợp thêm bằng năng lượng điện ( Hybrid ) hoặc bằng các nguồn năng lượng sạch khác.

1.1/ Nguyên lý hoạt động cơ bản của các xe sử dụng hỗn hợp nhiên liệu hóa thạch kết hợp với acquy Hybrid là xe sẽ thiết kế thêm một nguồn thu nạp các cơ năng, động năng… không sử dụng hết trong quá trình đốt nhiên liệu của động cơ tích vào một bình acquy Hybrid để ở một thời điểm nào đó xe sẽ sử dụng nguồn năng lượng tích trữ được này vận hành thay cho động cơ đốt nhiên liệu hóa thạch.

1.2 / Khi xe chạy bình acquy Hybrid luôn luôn được nạp xả theo quy trình tích hợp trên hệ thống. Tùy thuộc vào tốc độ và sự vận hành mà các thiết bị điều khiển đóng ngắt ưu tiên sử dụng nguồn năng lượng nào. Về cơ bản chúng ta hiểu đơn giản hệ thống này sẽ sử dụng thu nạp tối đa các nguồn năng lượng, cơ năng, động năng bỏ phí đưa nó vào lưu trữ và dùng khi cần thiết.

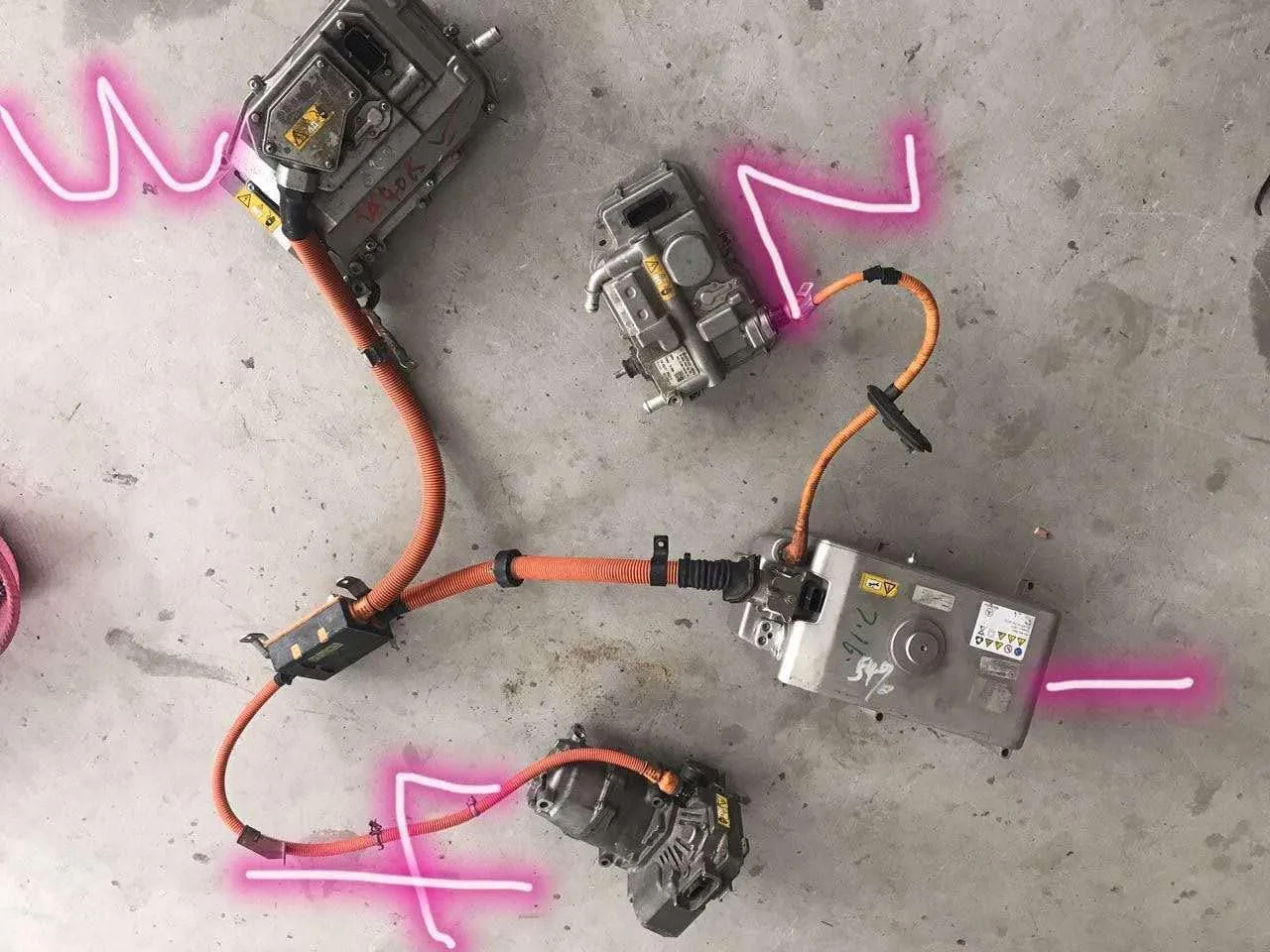

SƠ ĐỒ HỆ THỐNG ACQUY HIBRID MERCEDES S400

• Số 1  : Bình tích năng lượng Acquy Hybrid ( Bettery Hybrid )
• Số 2  : Bộ biến tần chuyển đổi ( DC/DC converter )
• Số 3 : Bộ điều khiển hệ thống Hybrid ( AC/DC Control unit )
• Số 4 : Lốc điều hòa điện ( Air Electric compressor )

2/ Cấu tạo của bình acquy Hybird : Nếu hiểu một các đơn giản thì bình acquy Hybrid về nguyên lý cũng giống như các bình acquy thông thường tuy nhiên nó được thiết kế phức tạp hơn rất nhiều về chi tiết bên trong cũng như các vấn đề cần phải tính toán xử lý vì acquy Hybird có công suất rất lớn cần nguồn công suất Output tới 20HP ( 15KW )

THÔNG SỐ CỦA HÃNG MERCEDES CHO S400 HYBRID

2.1/ Vỏ bình acquy Hybrid : Do tính chất nguy hiểm cũng như yêu cầu kỹ thuật của bình này do đó nó được thiết kế một bộ vỏ bằng hợp kim không rỉ rất dày và phải kín tuyệt đối không được phép rò rỉ trong bất cứ trường hợp nào.

BÌNH ACQUY HYBRID S400

VỎ BÌNH ACQUY HYBRID

2.2/ Bộ ruột acquy được sản xuất theo công nghệ đặc biệt bao gồm các ngăn chứa dung dịch ion thu nạp nguồn năng lượng. Nó được thiết kế rất nhiều ngăn tích trữ khác nhau. Bên trong có thêm các bộ mạch điện tử điều khiển dòng thu nạp. Công nghệ sản xuất loại này là một bí mật công nghệ của từng hãng.

BỘ RUỘT ACQUY HYBRID

THIẾT BỊ ĐIỆN TỬ LẮP ĐẶT BÊN TRONG

2.3/ Bộ biến tần chuyển đổi. ( AC/DC ) có nhiệm vụ điều tiết chuyển đổi sử dụng nguồn năng lượng nào cho xe hoạt động. Hay nói cách đơn giản là nó lựa chọn biến đổi hình thức sử dụng dựa trên các thông số phức tạp của hệ thống điều khiển nguồn cấp 3 pha sang. Bộ này còn có tên gọi là Power electrical nguồn cấp điện 3 pha.

BỘ CHUYỂN ĐỔI NGUỒN AC/DC

2.4/ Bộ điều khiển hệ thống DC/DC có nhiệm vụ nhận toàn bộ tín hiệu từ hệ thống của xe liên quan tới chế độ Hybrid để điều phối ra lệnh cho các thiết bị hoạt động. Nó đảm nhiệm nhiệm vụ chuyển nguồn từ 12V DC sang 160V AC hoặc ngược lại từ 160V AV sang 12V DC.

BỘ ĐIỀU KHIỂN DC/DC

2.5/ Bộ lốc điều hòa điện – air electric compressor có nhiệm vụ tối quan trọng, do acquy Hybird là một thiết bị thu phát công suất lớn do đó nó luôn hoạt động trong trạng thái rất nóng, nhiệt lượng sinh ra bên trong lớn. Acquy Hybrid luôn luôn phải được làm mát để nhiệt độ bên trong không được phép vượt quá 25 độ  C. Vì vậy thiết bị này có nhiệm vụ cung cấp điều hòa nhiệt độ cho khoang xe đồng thời nó cũng cấp một nguồn lạnh vào bên trong để đảm bảo Acquy Hybrid luôn tản nhiệt tránh chập cháy. Điều này chứng minh tại sao hộp acquy hybrid là kín tuyệt đối không được phép rò rỉ.

3/ Các dấu hiệu cảnh báo hệ thống Mô tơ 3 pha có vấn đề :  Trong quá trình sử dụng nếu bạn thấy xe có những dấu hiệu bất thường như sau bạn nên lập tức đưa xe vô Service để kiểm tra ngay tình trạng.

3.1/ Điều hòa xe bị yếu hoặc mất hoàn toàn : Lúc này bạn không nên sử dụng xe nữa mà càng nhanh đưa xe vô kiểm tra càng tốt vì nếu điều hòa có vấn đề như đã nói ở trên lập tức Acquy Hybrid sẽ có sự cố do không được làm mát. Dù hệ thống đã được các kỹ sư thiết kế bảo vệ các thiết bị nhưng dù sao cũng cần phải xử lý sớm.

3.2/ Xe có hiện tượng khét ở đâu đó và lọt vô trong khoang động cơ, nhiều nhất là ở vị trí ghế phụ. Dấu hiệu này cảnh báo có thể acquy Hybrid đang có vấn đề chập hoặc quá tải do nhiệt sinh ra…

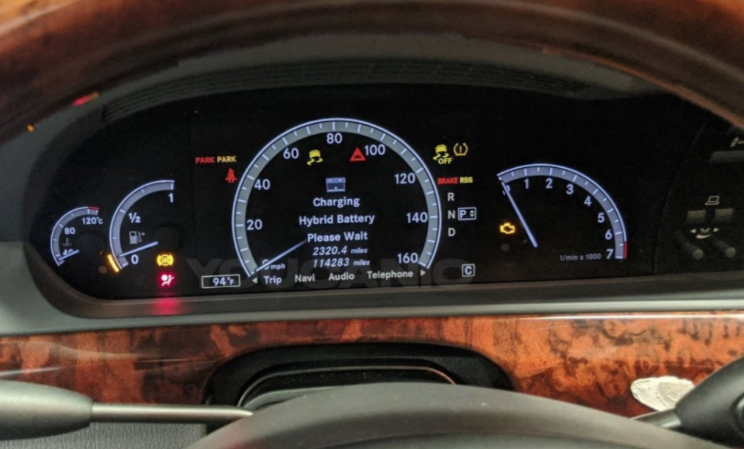

3.3/ Xe không cho khởi động nữa trên màn hình hiển thị cảnh báo hệ thống Bettery. Hoặc cảnh báo Check Engine.

3.4/ Hệ thống đèn cũng như các công năng khác trong xe không ổn định như bình thường. Có dấu hiệu hỗn loạn.

3.5/ Acquy khởi động phía khoang chứa đồ sau xe bị yếu không đủ khả năng kích hoạt khởi động. Yêu cầu của các dòng xe này đối với Acquy khởi động là nguồn luôn phải đảm bảo đủ điều kiện 12V trở lên

3.6/ Thực tế các xe Hybrid nói chung và Mercedes S400 Hybrid nói riêng là một trong những hệ thống rất phức tạp. Tại Việt Nam sự tiếp cận, hiểu biết và chạm với các loại xe này là vô cùng ít. Các kỹ thuật viên không có điều kiện có sát thực tế nhiều do đó việc sửa chữa chuẩn đoán loại xe này là khó khăn. Dautoparts cũng không ngoại lệ có thể chúng tôi đã va chạm với một số trường hợp và tham kiến các chuyên gia nước ngoài tuy nhiên chúng tôi thiết nghĩ sự hiểu biết của chúng tôi với nó là hạn chế nhiều.

3.7/ Xe không thể khởi động động cơ mặc và đồng hồ taplo cảnh báo hệ thống Hybrid.

• Nguyên lý hoạt động của động cơ Hybird : https://www.youtube.com/watch?v=GFpT67Sa4bE
• Nguyên lý cung cấp nguồn năng lượng : https://www.youtube.com/watch?v=qs9I3BpvQ0E
• Thay thế acquy Hybrid mercedes S400 : https://www.youtube.com/watch?v=DjNlz0iI5NU
• Mô tơ 3 pha Mercedes S400 hybrid trên Website Dautoparts :https://phutungxesang.com.vn/phu-tung/cum-mo-to-ac-dc-mercedes-s400

4/ Lựa chọn loại hàng để thay thế : Như nhiều bài viết Dautoparts đã đề cập khi chiếc xe của bạn gặp phải vấn đề cần sửa chữa bảo dưỡng và thay thế, vấn đề cuối cùng là lựa chọn loại Acquy Hybrid nào để thay.

4.1/  Bạn sẽ lựa chọn loại nào giá thành ra sao? Chất lượng tới đâu? Dautoparts có vài lời khuyên cho bạn chúng tôi sẽ không đi vào phân tích sâu về nhóm hàng trong bài viết này nữa, nếu cần biết bạn có thể tìm lại các bài Dautoparts đã tư vấn các nhóm Genuine ( chính hãng ) , Oem ( nhà máy sản xuất thiết bị chính hãng hay gọi là thiết bị gốc ), Aftermarket ( Nhóm thị trường thứ 3 sản xuất thương mại ).

4.2/ Điều đầu tiên bạn cần đánh giá giá trị còn lại của chiếc xe bạn đang sử dụng cũng như khả năng chi trả phù hợp với túi tiền của bạn. Dautoparts phân tích ngắn gọn để bạn có thể lựa chọn hợp lý hơn.Tuy nhiên với thiết bị này được đánh giá là đắt tiền bạn cần cân nhắc lựa chọn cho chính xác, Rủi ro hỏng trong một thời gian 1- 6 tháng đầu tiên là rất cao

4.3/ Nếu chiếc xe bạn còn mới giá trị còn cao, túi tiền của bạn đủ để chi trả chi phí lớn :

4.3.1/  Bạn có thể lựa chọn hàng Genuine ( chính hãng ) để thay thế. Chất lượng của nó là được xếp hạng là số 1 tương đương với chi phí trả cho nó cũng là số 1. Tuy nhiên Dautoparts nhắc lại việc nhận định hàng chính hãng là rất khó bởi các đơn vị thương mại không thể có được chứng nhận xuất xứ chính hãng trừ nơi được hãng Mercedes ủy quyền chính hãng đó là Hãng Mercedes tại Việt Nam.

4.3.2/ Hiện nay công nghệ sản xuất hàng giả hàng nhái đã đạt tới đỉnh cao ngay cả những người có chuyên môn tốt cũng khó có thể nhận biết bằng mắt để phân biệt thật hay giả. Nhóm hàng chính hãng này được làm giả làm nhái nhiều nhất, chúng trôi nổi trên thị trường Việt Nam rất nhiều và Dautoparts đánh giá chất lượng của chúng là thấp nhất bởi hàng giả hàng nhái không thể sản xuất công khai, không thể mang đi để kiểm định chất lượng của nó. Khi mua loại hàng này các bạn cần hết sức lưu ý . Để an toàn lựa chọn tốt nhất là vào trong hãng  thay thế hoặc phải có một đơn vị nào đó rất uy tín cung cấp cho bạn.

4.4 / Để giảm chi phí bạn có thể lựa chọn nhóm hàng thứ 2 là OEM :

4.4.1/ Nhóm hàng này thực tế là không có nhiều nó là tên một nhóm nhà sản xuất các thiết bị chính hãng được hãng Mercedes tin tưởng ký hợp đồng giao cho sản xuất các chi tiết này. Vì thế bản chất nhóm hàng này cũng không thể có nhiều trên thị trường.

4.4.2/ Ví dụ hãng Mercedes giao cho Nhà sản xuất nào đó sản xuất gối đỡ động cơ chính hãng cho Mercedes ở Model đó thời điểm đó sau khi bàn giao lô hàng cho Mercedes nhà máy đó sản xuất tiếp các hàng hóa cấp ra thị trường nhưng không được phép gắn logo bản quyền của Mercedes  như thế nó là hàng Oem. Giá thành nhóm này giá thành thường thấp hơn chính hãng khoảng 25-30%.

4.5 / Lựa chọn thứ 3 bạn nên cân nhắc :

4.5.1/ Trên thị trường có rất nhiều nhà máy sản xuất hàng thương mại cung cấp ra thị trường, các nhà máy đó sản xuất hàng gắn thương hiệu của mình, hàng hóa sản xuất ra nhằm thay thế hàng chính hãng, Oem do đó giá thành rất tốt chỉ bằng khoảng 40%-50 % hàng Chính hãng nhưng nếu bạn khôn khéo biết lựa chọn thì chất lượng của chúng là không tồi giá thành là rất tốt phù hợp cho đại đa số người sử dụng tại Việt Nam cũng như trên thế giới.

4.5.2/ Các nhà máy này sản xuất hàng theo thương hiệu của mình không làm giả làm nhái thương hiệu khác vì thế họ luôn cần đảm bảo chất lượng tốt để giữ thị phần giữ uy tín, hơn nữa vì không làm giả làm nhái nên họ hoàn toàn có thể mang sản phẩm của mình đi kiểm định hoặc test thử chất lượng trước khi sản xuất đồng loạt. Dautoparts khuyên bạn nên cân nhắc sử dụng nhóm hàng hóa này nếu đơn vị cung cấp đảm bảo đúng quyền lợi bảo hành cho bạn 12 tháng. Đương nhiên lúc này trước khi chọn mua bạn đã được biết giá thành.

4.5.3/ Acquy Hybrid này rất đắt tiền nên để tiết giảm chi phí bạn có thể lựa chọn sử dụng hàng đã qua sử dụng được tháo dỡ từ những chiếc xe bị rủi ro tai nạn. Nếu chất lượng của chúng còn tốt có thể bạn sẽ tiết kiệm được tương đối chi phí cho chiếc xe của mình.

5/ Nếu cần tư vấn bất cứ gì về kỹ thuật đừng ngần ngại hãy nhấc máy gọi số 035.680.8888 và trao đổi về sự cố của bạn, Dautoparts luôn luôn tư vấn mọi lúc mọi nơi với tất cả khả năng kiến thức của chúng tôi.

Vài kiến thức nhỏ chia sẻ cùng các bạn, chúc các bạn luôn An toàn và hài lòng với chiếc xe phục vụ mình phục vụ gia đình!Kiến thức của Dautoparts là có hạn trong nền công nghiệp ô tô quá lớn này nên nếu có thiếu sai xót hoặc chưa chính xác kính mong độc giả lượng thứ và tư vấn bổ sung kiến thức cho chúng tôi nhằm chia sẻ tư vấn chính xác hơn nữa.

Xin chân thành cám ơn và chào hợp tác!
