Bạn đang dùng một chiếc Mercedes và chiếc xe của bạn đang thiếu một option hết sức tiện nghi với thời đại công nghệ 4.0 như ngày nay. Có thể do chiếc xe của bạn được sản xuất từ những năm 2005-2015 trở về trước. Thời gian này thường hãng xe Mercedes chưa trang bị loại màn hình DVD sử dụng cảm ứng cho cacs Model xe của mình. Hãy đọc bài viết này một cách Dautoparts sẽ phân tích để các bạn hiểu được thêm về option này. Và nếu bạn cần trang bị thêm chúng tôi sẽ cung cấp cho các bạn.

 1./ Nguyên lý hoạt động của hệ thống âm thanh và hệ thống điều khiển trên màn hình DVD :
1.1 / Mercedes là một thương hiệu xe rất lớn của thế giới, các thiết kế tổng thể của hãng luôn luôn thuộc những top đi đầu trong công nghệ tích hợp cả về độ An toàn, êm ái và tiện nghi trang bị. Tuy nhiên để đảm bảo được các yếu tố luôn đồng bộ từ phần mềm điều khiển xe, phần mềm điều khiển tín hiệu, phần mềm điều khiển tiện nghi nghe nhìn trang bị trên xe.
1.2 / Các kỹ sư đã rất vất vả trong việc thiết lập hệ thống sao cho nó phải đồng bộ với nhau, hoạt động một cách linh hoạt ổn định tránh sự xung đột giữa các tín hiệu, thiết bị…. Về cơ bản hệ thống điện xe Mercedes được thiết kế và lập trình một cách hết sức thông minh. Trước tiên hệ thống điện cao áp phải là ưu tiên số 1 để đảm bảo động cơ, thiết bị phục vụ cho vận hành ổn định.

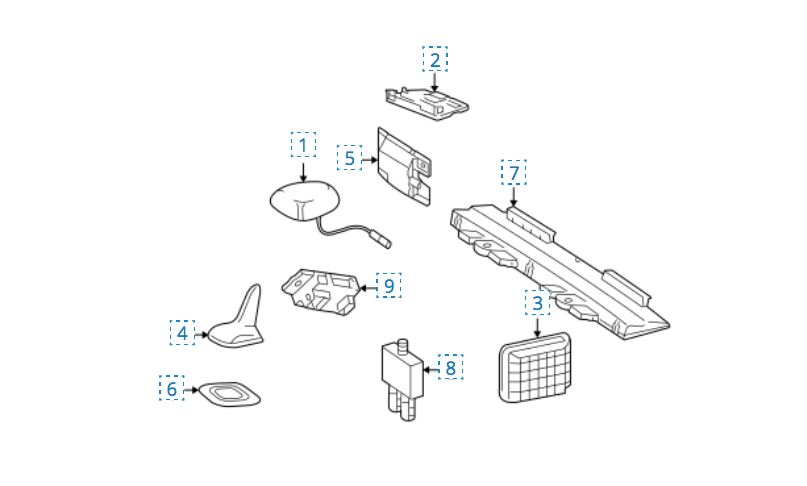

SƠ ĐỒ TÍN HIỆU CỦA MERCEDES

• Số 1 : Là  GPS tiếp nhận các loại tín hiệu

• Số 4, 6 : Là ăng ten nhận tín hiệu sóng Radio

• Số 2, 3 : Là các modul điều khiển hệ thống âm thanh, hình ảnh

• Số 9 : Là bộ lọc nhiễu các tín hiệu thu phát

• Số 7 : Là Amplifier điểu chỉnh công suất phát âm thanh.

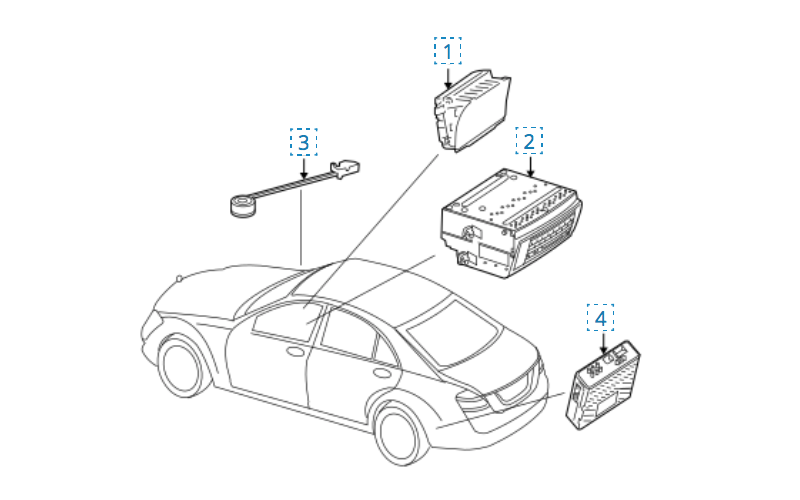

SƠ ĐỒ HIỂN THỊ HÌNH ẢNH NAVIGATION

• Số 1 : Màn hình Display hiển thị hình ảnh các chức năng cài đặt cũng như điều chỉnh âm thanh, radio, dẫn đường GPS…

• Số 2 : Modul điều khiển hình ảnh hiển thị

• Số 3 : Micro thu âm thanh người nói để tích hợp cuộc gọi đàm thoại trong xe

• Số 4 : Modul điều khiển tín hiệu sóng radio

1.3 / Với sơ đồ trên tới đây chắc các bạn đã hình dung phần nào thiết kế của hệ thống thu phát các loại tín hiệu, hệ thống hiển thị Display, hệ thống điều khiển trung tâm của chiếc xe. Hệ thống này là rất phức tạp nó được liên kết với nhiều hệ thống khác tích hợp bởi các modul điều khiển phân chia chức năng nhiệm vụ khác nhau trên xe.
1.4 / Nói một cách hình tượng đời thường thì bạn sẽ nhìn ra ví dụ ở nhà bạn có Hệ thống đèn chiếu sáng điều này cũng được tích hợp y chang trong xe hơi, bộ âm thanh giải trí trong nhà bạn nghe thường ngày nó cũng được tích hợp vô, chiếc vô tuyến bạn xem thời sự cũng nằm luôn trong xe, thêm nữa chiếc điện thoại Smart thông minh của bạn có đầy đủ các chức năng thu phát vô tuyến, hữu tuyến, đọc báo nghe nhạc, xem phim, đàm thoại, chỉ đường… cũng được tích hợp nốt trong chiếc xe bạn đang sở hữu.
1.5 / Tới đây thì chúng ta cùng hiểu tất cả những tiện nghi bạn có trong gia đình như thế nào thì trên chiếc xe sang trọng của bạn đầy đủ như thế. Và để làm được điều này có nghĩa là hệ thống thiết kế trên xe sẽ vô cùng phức tạp. Đòi hỏi sự chính xác, ổn định… rất cao.
1.6 / Tất cả những thứ này có thể hoạt động đều cần tới nguồn phát điện cho thiết bị, nguồn điện này được xuất phát đầu nguồn từ động cơ lai tới Máy phát điện. Động cơ muốn khởi động để nổ phải có acquy trữ điện tích thường trực đủ công suất khởi động chuột đề làm nổ động cơ. Như vậy nguồn điện cung cấp, duy trì cho toàn bộ hoạt động của xe, thiết bị âm thanh, hình ảnh….không thể thiếu máy phát. Máy phát phải có cường độ dòng điện đủ lớn có hiệu điện thế ổn định 12-24V đảm bảo cho các thiết bị tiêu thụ công suất.
1.7 / Tại sao Dautoparts lại nói nhiều về tầm quan trọng của nguồn điện bởi hệ thống âm thanh hình ảnh màn hình DVD cũng là một trong những thứ ngốn nhiều điện năng nhất và nó cũng nguy hiểm nhất cho hệ thống dây dẫn nếu vượt quá công suất  của nguồn phát hoặc bị chập do yếu tố nào đó. Dautoparts sẽ nói thêm ở phần sau.

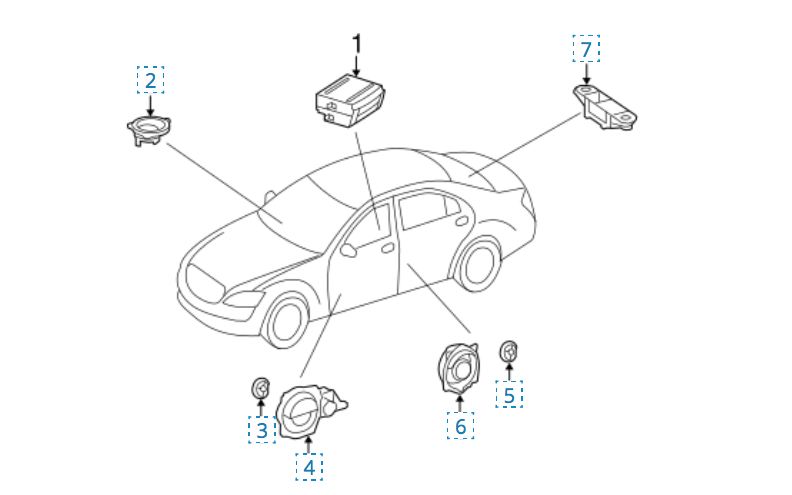

HỆ THỐNG LOA ĐƯỢC BỐ TRÍ TRÊN XE MERCEDES

2/ Các thiết kế Model xe từ 2005-2015 : Trong thực tế các hãng xe đều có thể tích hợp option cao nhất cho các mẫu xe của mình tuy nhiên để tích hợp vô thì chi phí giá thành xe thường tăng cao do đó với các phân hạng xe khác nhau hãng sẽ lắp đặt thiết bị khác nhau sao cho giá thành sản xuất được tiết giảm, vì vậy nên mới có thêm lựa chọn opiton cho khách hàng. Nhưng những lựa chọn này thường không hề ít tiền .

2.1 / Bản thông dụng thường chỉ có tích hợp Radio, Cd gồm 1 Ổ đĩa, hệ thống âm thanh thường trang bị 07 loa bố trí ở 4 cánh cửa, 2 bên cột trước vị trí lái và ghế phụ, 01 loa trung tâm bố trí chính giữa taplo ( nếu có ). Hệ thống âm thanh này là âm thanh Hifi

2.2/ Bản cao cấp hơn được tích hợp thêm loa siêu trầm, loa centre, Loa surround, amly 7.1 tích hợp bộ giải mã DTS ( giải mã kỹ thuật số chuyển từ tín hiệu Analog sang tín hiệu số Digital ) hay nói cách khác là âm thanh vòm đa hướng giống như một rạp hát nhỏ.

2.3/ Bản cao cấp nhất thường được trang bị thêm màn hình DVD tích hợp đủ Naviagation, khe cắm USB, ổ cứng chứa dữ liệu … hoạt động trên nền phần mềm Android hoặc Macsintosh…. nhận tín hiệu sóng Wifi,bluetoohh hoạt động giống như một chiếc điện thoại Smart phone. Số lượng loa sẽ trang bị công suất lớn hơn, số lượng loa nhiều hơn…

3/ Lắp đặt nâng cấp thêm màn hình DVD thiết bị ngoài option trang bị theo xe : Thực tế trong quá trình mua xe sử dụng lúc đầu nhiều khách hàng chỉ có đủ một nguồn kinh tế mua chiếc xe bản thông dụng cơ bản sau đó một thời gian có thể phát sinh các nhu cầu thêm các tiện ích tốt hơn phục vụ việc nghe, nhìn, công năng sử dụng thêm nữa như Camere, tiếp nhận sóng Wifi để sử dụng như Smart phone, nghe âm thanh công suất lớn hơn…. Nhu cầu này là có phát sinh và có thể thực hiện tuy nhiên việc thực hiện thế nào thì cần phải xác định kiểm tra một số yếu tố cơ bản cần thiết. Dautoparts sẽ nêu vài vấn đề như sau

3.1/ Với các gói trang bị như trên đồng nghĩa với việc hãng cần phải thay đổi và thêm rất nhiều thiết bị:
+ Từ công suất máy phát điện phải lớn hơn để đảm bảo đủ công suất nguồn, amly cũng cần có công suất lớn hơn, tín hiệu điều khiển từ các hộp Modul cũng sẽ khác…. thậm chí các dây dẫn nguồn, dây tín hiệu âm thanh ra loa, dây tín hiệu nguồn âm thanh … cần điều chỉnh tốt hơn. Điều này là buộc phải làm nếu không hậu quả sẽ khôn lường.
+ Bạn hình dung nó giống như thiết bị điện nhà bạn. Ví dụ nếu bạn dùng một chiếc bóng đèn halogen có công suất 1000W điều này tương đương bạn cần dùng dây dẫn tiết diện ít nhất là 1.5 mới có thể đảm bảo ổn định cấp nguồn nếu không đủ tiết diện sẽ sinh ra quá công suất dẫn tới nóng chảy dây hậu quả sẽ bị chập cháy….

3.2/ Việc lắp đặt các loại màn hình DVD thương hiệu xe Mercedes cần tuân thủ tuyệt đối nguyên tắc Plug play:
+ Tức là cắm jack, kích hoạt và sử dụng. Không nên lắp đặt các thêm các thiết bị khác mà sử dụng phương pháp trích dây đấu nối nguồn điện, dây loa, dây tín hiệu….
+ Bởi tất cả các hãng lớn đã thiết kế các Modul điều khiển đồng bộ với nhau việc ta cắt xẻ điều chỉnh nếu như không đủ kinh nghiệm, không đủ thiết bị máy móc hoặc cố tình lắp đặt thiết bị khác không tương thích để ép cho hệ thống hoạt động điều này dẫn tới chập cháy, rối loạn tín hiệu gốc, nhiều trường hợp tệ hơn là chập toàn bộ hệ thống.

 4/ Thiết bị lắp thêm tích hợp Plug play :
4.1/  Với những phân tích cũng như các yếu tố cần và đủ mà Dautoparts vừa nêu trên, khi bạn muốn nâng cấp bất cứ gì cho chiếc xe của mình điều đầu tiên là cần xem xét các vấn đề liên quan, điều thứ 2 cần cố gắng thực hiện là hạn chế can thiệp vào dây dẫn, tín hiệu, modul điều khiển gốc….
4.2/  Do có nhu cầu phát sinh trang bị thêm option nhằm giảm chi phí mua chính hãng hoặc ở thời điểm mua xe công nghệ chưa được tích hợp vô nên đã có rất nhiều các nhà máy thấy được nhu cầu này và tiến hành sản xuất các thiết bị ngoại vi tích hợp cho chính model xe đó để cung cấp cho thị trường. Vì là sản xuất lắp đặt cho từng Model xe nên các nhà thiết kế đã nghiên cứu kỹ cơ chế, phần mềm …. sau đó họ mới viết các phần mềm tích hợp để sản xuất ra thiết bị lắp thêm này. Tất cả các sản phẩm đó gọi là Plug play ( cắm và sử dụng ).
4.3/  Việc lắp đặt các thiết bị này là đơn giản hơn, an toàn hơn rất nhiều. Nó chính xác từng chân cắm jack nguồn, từng dây tín hiệu chuyển lệnh.

• Lắp đặt màn hình DVD cho mercedes C200 : https://www.youtube.com/watch?v=SvlRNVKdnis
• Màn hình DVD trong Website của Dautoparts : https://phutungxesang.com.vn/?s=dvd&post_type=product

QUY TRÌNH LẮP ĐẶT MÀN HÌNH DVD CHO MERCEDES C200

Hình ảnh trước và sau của chiếc xe Fiat 500 lắp đặt màn hình DVD plug play tại Dautoparts

ẢNH TRƯỚC KHI LẮP ĐẶT

Hình ảnh lắp đặt DVD Plug Play cho Mercedes C200 sản xuất 2011

* Kết luận tổng hợp cho bài viết trên : Nếu muốn lắp đặt thêm bất cứ thiết bị nào bạn cần lắp đặt với giải pháp Plug Play do nhà sản xuất thứ 3 nghiên cứu thiết kế riêng cho bản xe đó. Chúc bạn có một lựa chọn đúng đắn và có thể trang bị thêm cho chiếc xe của mình được hiện đại hơn thỏa mãn đủ nhu cầu của bạn!

Nếu cần tư vấn bất cứ gì về kỹ thuật đừng ngần ngại hãy nhấc máy gọi số 035.680.8888 và trao đổi về nhu cầu của bạn, Dautoparts luôn luôn tư vấn mọi lúc mọi nơi với tất cả khả năng kiến thức của chúng tôi.

Vài kiến thức nhỏ chia sẻ cùng các bạn, chúc các bạn luôn An toàn và hài lòng với chiếc xe phục vụ mình phục vụ gia đình!Kiến thức của Dautoparts là có hạn trong nền công nghiệp ô tô quá lớn này nên nếu có thiếu sai xót hoặc chưa chính xác kính mong độc giả lượng thứ và tư vấn bổ sung kiến thức cho chúng tôi nhằm chia sẻ tư vấn chính xác hơn nữa.

Xin chân thành cám ơn và chào hợp tác!
