Chiếc BMW X5E70 của bạn đang có dấu hiệu loạn hệ thống điện có thể nguyên nhân là do lỗi của hộp cầu chì-hộp sam trước hoặc sau

1/ Nguyên lý hoạt động của hộp cầu chì- hộp sam trước và sau BMW X5E70 : X5E70 là một trong những Model thuộc phân khúc SUV cỡ lớn của BMW.Chiếc xe này đã bán ra với số lượng rất lớn trên thế giới.Tất cả mọi hệ thống được thiết kế rất phức tạp, ở hệ thống điện xe được bảo vệ mạch với các hộp cầu chì, hộp sam trước và sau là những thiết bị quan trọng giữ cho xe ổn định hệ thống điều khiển điện.

1.1/ Động cơ luôn được ví như trái tim của chiếc xe còn hệ thống điện là bộ não. Hệ thống điện xe hơi là rất phức tạp, về cơ bản nguyên lý của nó cũng giống như điện dân dụng. Các thiết bị được cấp nguồn điện để hoạt động. Trong quá trình sử dụng mỗi thiết bị đều được bảo vệ không cho chập cháy, đoản mạch… Vì thế các kỹ sư đã thiết kế rất nhiều các hộp điều khiển và hộp bảo vệ cho từng khu vực trên xe.

1.2/ Hộp cầu chì – Hộp sam trước và sau bản chất chúng ta hình dung nó giống như một cái tủ điện dân dụng tại nhà. Trong tủ điện đó có rất nhiều các aptomat ( MCCB). Các aptomat này được sử dụng cho các tầng nhà khác nhau, phòng khác nhau. Mỗi cái đảm nhiệm cho một khu vực. Nhiệm vụ của nó là để bảo vệ cho khu vực đó khi có sự cố về điện như chập, quá điện áp, nhảy pha điện… khi này aptomat lập tức được kích hoạt không cho điện áp xông nguồn phá hủy các thiết bị lắp đặt phía sau aptomat.

1.3/ Tuy nhiên trên xe hơi thì mọi thứ sẽ phức tạp hơn rất nhiều so với điện dân dụng, các thiết bị sử dụng trên xe đều rất cao cấp dễ bị tổn thương, bị xốc bởi xung điện khác nhau. Do đó bản thân các hộp cầu chì – hộp sam này khi thiết kế người ta tiếp tục lồng ghép thêm các mạch điện tử trong thân hộp nhằm giải mã tín hiệu tốt hơn và dễ dàng tích hợp các hộp này với các hệ thống khác có liên quan.

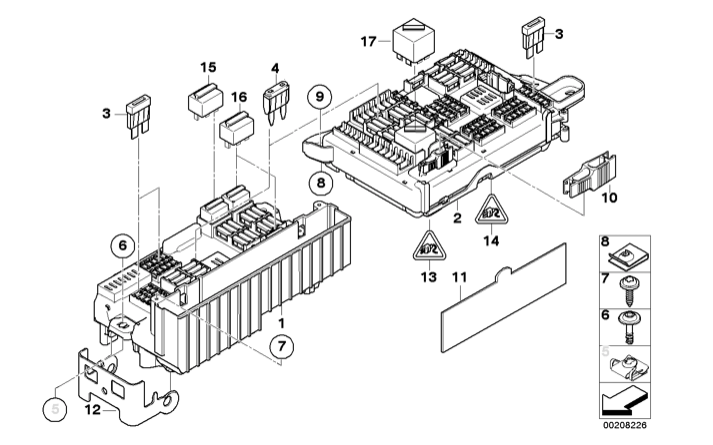

SƠ ĐỒ HỆ THỐNG HỘP CẦU CHÌ-HỘP SAM TRƯỚC VÀ SAU

• Số 1: Hộp cầu chì trước ( Front Sam – Power distribution )
• Số 2: Hộp cầu chì sau ( Rear Sam )

HỘP ĐIỀU KHIỂN ĐỘNG CƠ BMW X5E70

2/ Vị trí lắp đặt theo thiết kế cấu tạo cơ bản của hộp cầu chì và hộp sam trước, sau BMW X5E70 : Thông thường các hộp được lắp đặt ở các vị trí thông thoáng, an toàn và được bảo vệ tốt khỏi điều kiện môi trường. Tùy theo từng nhiệm vụ mà các hộp được thiết kế lắp đặt ở các nơi khác nhau.

2.1/ Vị trí lắp đặt của hộp cầu chì- hộp sam trước : Nó được lắp đặt tại ví trí trong khoang động cơ phía trên cao nơi mà ít bị ảnh hưởng bởi môi trường. Bên ngoài hộp được bảo vệ bởi một hộp rỗng có nắp che đáy và 4 bên được bao kín hạn chế nước và hơi ẩm tràn vào.

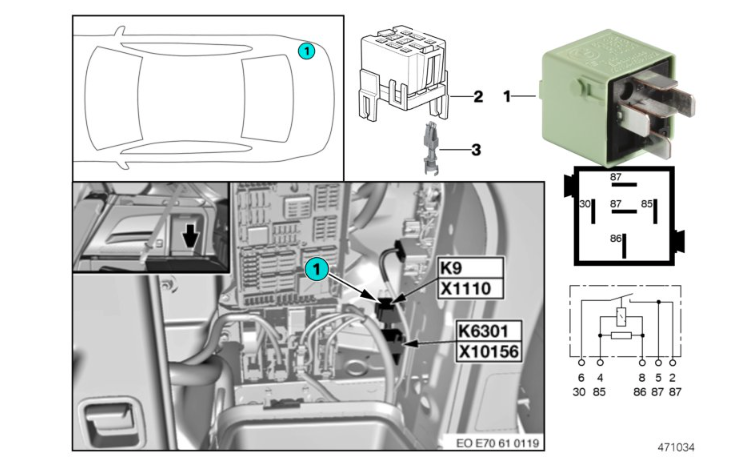

VỊ TRÍ HỘP CẦU CHÌ-HỘP SAM TRƯỚC BMW X5E70

• Số 1 : Là một relay ( role ) đảm nhiệm một chức năng nằm trong hộp cầu chì-hộp sam trước
• Số 2 : Là một relay ( role ) đảm nhiệm một chức năng nằm trong hộp cầu chì-hộp sam trước
• Số 2,3,4… Là các cầu chì, rơle khác đảm nhiệm bảo vệ các thiết bị khác nhau.

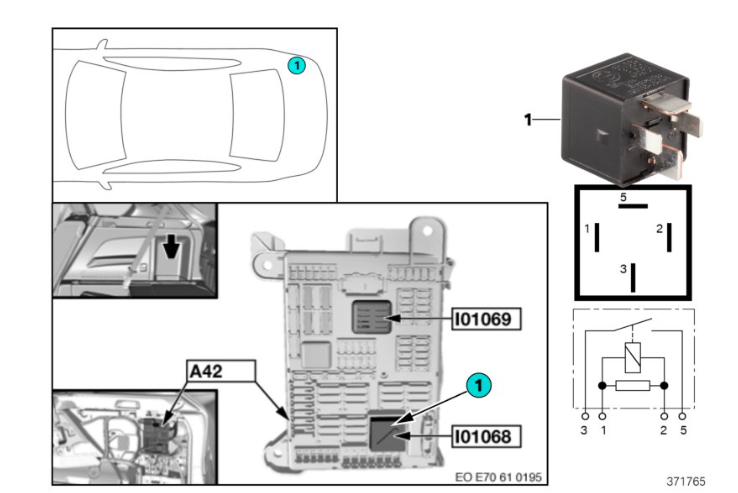

2.1/ Vị trí lắp đặt của hộp cầu chì- hộp sam sau : Nó được lắp đặt tại ví trí trong khoang để hành lý phía trên cao nơi mà ít bị ảnh hưởng bởi môi trường. Bên ngoài hộp được bảo vệ bởi một hộp rỗng có nắp che đáy và 4 bên được bao kín hạn chế nước và hơi ẩm tràn vào.

• Số 1 : Là một relay ( role ) đảm nhiệm một chức năng nằm trong hộp cầu chì-hộp sam trước
• Số 2,3,4… Là các cầu chì, rơle khác đảm nhiệm bảo vệ các thiết bị khác nhau.

2.3/ Hộp cầu chì – hộp sam trước và sau được thiết kế gồm các dây dẫn điện lấy nguồn cấp điện vào và các cụm dây tín hiệu cấp lệnh ra. Bản chất hộp này là một mạch điện tử bên trong có rất nhiều các IC, tụ điện, mạch điện áp… hay bạn hình dung nó giống như một chiếc Main máy tính. Bên ngoài là một hộp kim kín bảo vệ cho mạch điện tử bên trong không cho môi trường bên ngoài xâm nhập.

3/ Dấu hiệu cảnh báo cho thấy hộp cầu chì – hộp sam trước và sau đang có vấn đề hoặc hỏng hoàn toàn : Trong quá trình sử dụng bản chất hộp này cũng chỉ là một thiết bị điện tử, các linh kiện thiết kế chỉ có tuổi thọ nhất định. Nhưng nó lại hoạt động trong môi trường nóng, bụi bẩn… theo năm tháng và theo quãng km sử dụng các linh kiện bên trong suy giảm chất lượng dẫn tới các hỏng hóc. Và chiếc xe bắt đầu hoạt động không ổn định ở động cơ

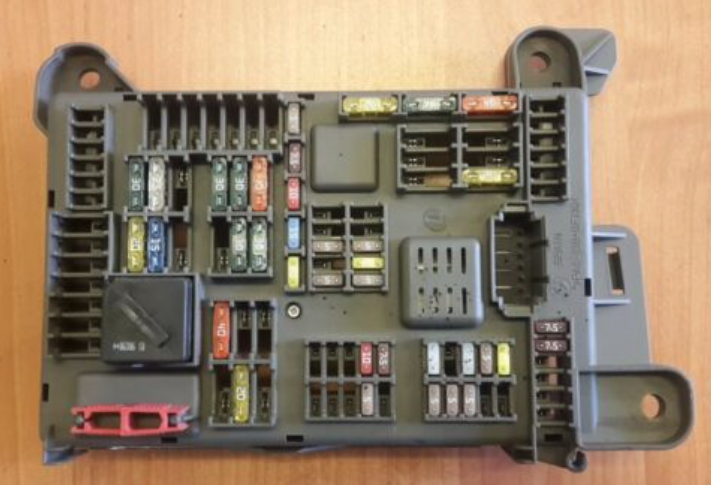

HỘP CẦU CHÌ-HỘP SAM TRƯỚC

HỘP CẦU CHÌ-HỘP SAM SAU

3.1/ Khi xe vận hành bạn thấy thỉnh thoảng xe trở nên yếu. Lúc này có thể động cơ đang không hoạt động đúng với công suất thiết kế điều này có thể là do một Relay nào đó suy yếu cấp không đủ nguồn điện cho hệ thống

3.2/ Khi xe chạy và rung giật mặc dù trước đó bạn đã thay thế các buzi, mobin, lọc xăng, lọc gió, bơm xăng… liên quan tới các vấn đề về nhiên liệu và nguồn điện cấp. Ở trường hợp này bạn đã loại trừ các điều kiện khác có ảnh hưởng tuy nhiên chiếc xe vẫn không ổn định.

3.3/ Điện acquy khởi động luôn bị tiêu hao lớn mà không thể tìm ra nguyên nhân, đèn hoặc thiết bị khác bạn không bị quên khi khóa xe. Trong nhiều trường hợp nguyên nhân là do Hộp điều khiển động cơ đã bị chập ở đâu đó gây nên hiện tượng tiêu tốn điện năng làm suy giảm dung tích của bình acquy.

3.4/ Xe không thể đề nổ mặc dù tất cả nguồn điện cấp, acquy vẫn hoàn toàn đủ điện năng. Có thể trường hợp này hộp điều khiển động cơ đã hỏng hoàn toàn không hề có lệnh tín hiệu khởi động động cơ.

3.5/ Xe nổ với trạng thái bất bình thường, có lúc thì ổn định, có lúc thì bỏ máy, càng đạp ga xe càng ì ạch chậm lại. Nguyên nhân này cũng thường xảy ra với lỗi của hộp cầu chì-hộp sam trước sau

3.6/ Một trong các option trên xe như đèn, điều hòa, âm thanh… không hoạt động như bình thường có dấu hiệu sai lệch

3.7/ Thực tế thì có nhiều nguyên nhân là do hộp này gây ra nhưng tùy trường hợp cụ thể mà xác định nguyên nhân chính thức, còn các nguyên nhân cơ bản Dautoparts liệt kê bên trên cũng chỉ là một trong những trường hợp hay xảy ra khi hỏng hộp cầu chì và chưa chắc đã phải là do nó. Việc hỏng thiết bị này cần phải được xác định bởi các kỹ thuật viên giỏi, có sự hỗ trợ của máy đọc lỗi chuyên dụng của hãng BMW mới có thể xác định chính xác được nguyên nhân.

• Vị trí của hộp cầu chì- hộp sam sau BMW X5E70 : https://www.youtube.com/watch?v=6TcGl_YJYps
• Vị trí của hộp cầu chì-hộp sam trước BMW  : https://www.youtube.com/watch?v=VVgx33HH7Is
• Vị trí của hộp cầu chì trước BMW X5E70 : https://www.youtube.com/watch?v=4P0q1e2QRv0
• Hộp cầu chì trước BMW X5E70 trên Website Dautoparts: https://phutungxesang.com.vn/phu-tung/hop-cau-chi-hop-sam-truoc-bmw-x5e70

4/ Lựa chọn loại hàng để thay thế : Như nhiều bài viết Dautoparts đã đề cập khi chiếc xe của bạn gặp phải vấn đề cần sửa chữa bảo dưỡng và thay thế, vấn đề cuối cùng là lựa chọn loại hàng hóa để thay. Bạn sẽ lựa chọn loại nào giá thành ra sao? Chất lượng tới đâu?

4.1/ Dautoparts có vài lời khuyên cho bạn chúng tôi sẽ không đi vào phân tích sâu về nhóm hàng trong bài viết này nữa, nếu cần biết bạn có thể tìm lại các bài Dautoparts đã tư vấn các nhóm Genuine ( chính hãng ) , Oem ( nhà máy sản xuất thiết bị chính hãng hay gọi là thiết bị gốc ), Aftermarket ( Nhóm thị trường thứ 3 sản xuất thương mại ).

4.2/ Điều đầu tiên bạn cần đánh giá giá trị còn lại của chiếc xe bạn đang sử dụng cũng như khả năng chi trả phù hợp với túi tiền của bạn. Dautoparts phân tích ngắn gọn để bạn có thể lựa chọn hợp lý hơn.

4.3/ Nếu chiếc xe bạn còn mới giá trị còn cao, túi tiền của bạn đủ để chi trả chi phí lớn :

4.3.1/ Bạn có thể lựa chọn hàng Genuine ( chính hãng ) để thay thế. Chất lượng của nó là được xếp hạng là số 1 tương đương với chi phí trả cho nó cũng là số 1. Tuy nhiên Dautoparts nhắc lại việc nhận định hàng chính hãng là rất khó bởi các đơn vị thương mại không thể có được chứng nhận xuất xứ chính hãng trừ nơi được hãng Bmw ủy quyền chính hãng đó là Hãng Bmw tại Việt Nam.

4.3.2/ Hiện nay công nghệ sản xuất hàng giả hàng nhái đã đạt tới đỉnh cao ngay cả những người có chuyên môn tốt cũng khó có thể nhận biết bằng mắt để phân biệt thật hay giả. Nhóm hàng chính hãng này được làm giả làm nhái nhiều nhất, chúng trôi nổi trên thị trường Việt Nam rất nhiều và Dautoparts đánh giá chất lượng của chúng là thấp nhất bởi hàng giả hàng nhái không thể sản xuất công khai, không thể mang đi để kiểm định chất lượng của nó. Khi mua loại hàng này các bạn cần hết sức lưu ý

4.3.3/ . Để an toàn lựa chọn tốt nhất là vào trong hãng  thay thế hoặc phải có một đơn vị nào đó rất uy tín cung cấp cho bạn.

4.4/ Để giảm chi phí bạn có thể lựa chọn nhóm hàng thứ 2 là OEM :

4.4.1/ Nhóm hàng này thực tế là không có nhiều nó là tên một nhóm nhà sản xuất các thiết bị chính hãng được hãng Bmw tin tưởng ký hợp đồng giao cho sản xuất các chi tiết này. Vì thế bản chất nhóm hàng này cũng không thể có nhiều trên thị trường.

4.4.2/ Ví dụ hãng Bmw giao cho Nhà sản xuất nào đó sản xuất gioăng cánh cửa chính hãng cho Bmw ở Model đó thời điểm đó sau khi bàn giao lô hàng cho Bmw nhà máy đó sản xuất tiếp cấp ra thị trường nhưng không được phép gắn logo bản quyền của Bmw như thế nó là hàng Oem. Giá thành nhóm này giá thành thường thấp hơn chính hãng khoảng 25-30%

4.5/ Lựa chọn thứ 3 bạn nên cân nhắc :

4.5.1/ Hiện tại có rất nhiều nhà máy sản xuất hàng thương mại cung cấp ra thị trường, các nhà máy đó sản xuất hàng gắn thương hiệu của mình, hàng hóa sản xuất ra nhằm thay thế hàng chính hãng, Oem do đó giá thành rất tốt chỉ bằng khoảng 40% hàng Chính hãng nhưng nếu bạn khôn khéo biết lựa chọn thì chất lượng của chúng là không tồi giá thành là rất tốt phù hợp cho đại đa số người sử dụng tại Việt Nam cũng như trên thế giới.

4.5.2/ Các nhà máy này sản xuất hàng theo thương hiệu của mình không làm giả làm nhái thương hiệu khác vì thế họ luôn cần đảm bảo chất lượng tốt để giữ thị phần giữ uy tín, hơn nữa vì không làm giả làm nhái nên họ hoàn toàn có thể mang sản phẩm của mình đi kiểm định hoặc test thử chất lượng trước khi sản xuất đồng loạt.

5/ Để đảm bảo quyền lợi và để đánh giá chất lượng của hàng mà không cần phải mệt mỏi tìm nguồn gốc cũng như phân biệt thật giả bạn luôn hỏi nhà cung cấp về chính sách bảo hành trục láp trước, thời gian bảo hành càng dài càng lớn đồng nghĩa với việc chất lượng hàng càng tốt và ngược lại. Vì chỉ có nhà cung cấp mới biết được nguồn gốc, chất lượng của hàng hóa do họ cung cấp ra thị trường là ở đâu và thế nào.

Vài kiến thức nhỏ chia sẻ cùng các bạn, chúc các bạn luôn An toàn và hài lòng với chiếc xe phục vụ mình phục vụ gia đình!Kiến thức của Dautoparts là có hạn trong nền công nghiệp ô tô quá lớn này nên nếu có thiếu sai xót hoặc chưa chính xác kính mong độc giả lượng thứ và tư vấn bổ sung kiến thức cho chúng tôi nhằm chia sẻ tư vấn chính xác hơn nữa.

Xin chân thành cám ơn và chào hợp tác!
